Profili Standard
Realizzazione profili standard in acciaio C45 e inox, in accordo con le principali norme internazionali
Per garantire la massima flessibilità alle esigenze produttive dei nostri clienti, manteniamo a magazzino profili standard in acciaio C45, pronti per consegne rapide anche in piccoli lotti.
Realizziamo diverse tipologie di profili trafilati in acciaio C45, tra cui alberi scanalati e tasselli.
La piena conformità alle normative vigenti assicura l’intercambiabilità degli alberi scanalati trafilati nelle varie applicazioni meccaniche. Su richiesta, forniamo anche alberi scanalati in acciaio inossidabile, prodotti secondo gli standard tecnici specifici.
Tasselli per cave: disponibili a magazzino secondo normativa DIN 508

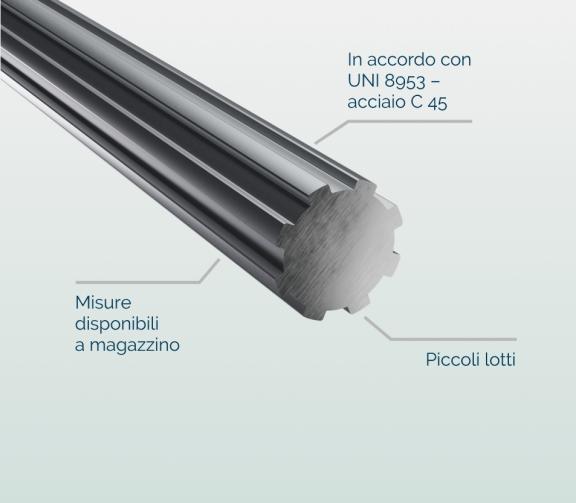

Alberi scanalati trafilati
UNI 8953
| Misure standard (mm) | N° Denti | Tolleranze (mm) | Kg/m | Profilo Sipa N° | ||||||
| A | B | C | Rmax | Smax | A | B | C | |||
| 14 | 11 | 3 | 0.2 | 0.25 | 6 | -0.07 | -0.03 | +0.00 | 0.95 | 267 |
| -0.20 | -0.08 | -0.08 | ||||||||
| 16 | 13 | 3.5 | 0.2 | 0.25 | 6 | -0.07 | -0.03 | +0.00 | 1.29 | 187 |
| -0.20 | -0.08 | -0.08 | ||||||||
| 20 | 16 | 4 | 0.2 | 0.25 | 6 | -0.07 | -0.03 | +0.00 | 1.95 | 89 |
| -0.25 | -0.08 | -0.08 | ||||||||
| 22 | 18 | 5 | 0.2 | 0.2 | 6 | -0.07 | -0.03 | +0.00 | 2.46 | 128 |
| -0.25 | -0.08 | -0.08 | ||||||||
| 25 | 21 | 5 | 0.2 | 0.25 | 6 | -0.07 | -0.03 | +0.00 | 3.19 | 21 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 28 | 23 | 6 | 0.2 | 0.4 | 6 | -0.07 | -0.03 | +0.00 | 3.97 | 197 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 30 | 26 | 6 | 0.3 | 0.3 | 6 | +0.00 | -0.07 | -0.07 | 4.73 | 757 |
| -0.10 | -0.25 | -0.15 | ||||||||
| 32 | 26 | 6 | 0.3 | 0.3 | 6 | -0.07 | -0.03 | +0.00 | 5.01 | 218 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 34 | 28 | 7 | 0.3 | 0.3 | 6 | -0.07 | -0.03 | +0.00 | 5.81 | 767 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 38 | 32 | 6 | 0.3 | 0.35 | 8 | -0.07 | -0.03 | +0.00 | 7.44 | 133 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 42 | 36 | 7 | 0.3 | 0.3 | 8 | -0.07 | -0.03 | +0.00 | 9.31 | 131 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 48 | 42 | 8 | 0.3 | 0.3 | 8 | -0.07 | -0.03 | +0.00 | 12.35 | 184 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 54 | 46 | 9 | 0.5 | 0.5 | 8 | -0.07 | -0.03 | +0.00 | 15.3 | 861 |
| -0.27 | -0.08 | -0.08 | ||||||||
| 28.52 | 23.65 | 7.03 | 0.3 | 0.3 | 6 | +0.00 | +0.00 | +0.00 | 4.25 | 130 |
| -0.08 | -0.25 | -0.06 | ||||||||
| 34.87 | 28.14 | 8.64 | 0.3 | 0.3 | 6 | +0.00 | +0.00 | +0.00 | 6.26 | 20 |
| -0.17 | -0.25 | -0.06 | ||||||||
| 44.37 | 36.25 | 11 | 0.3 | 0.5 | 6 | +0.00 | +0.00 | +0.00 | 10.2 | 19 |
| -0.08 | -0.15 | -0.08 | ||||||||

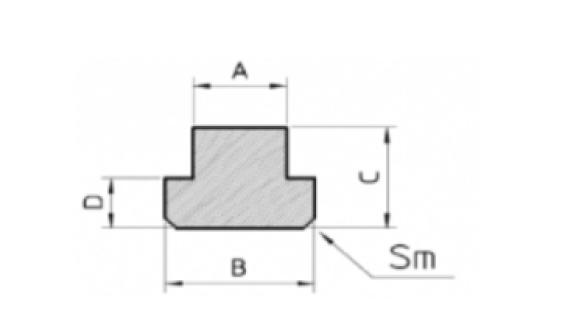

Tasselli per cave
DIN 508
| Profilo Sipa N° | Dimensioni (mm) | Sm 45° | Tolleranze (mm) | Kg/m (acciaio UNI C45) | ||||||
| A | B | C | D | A | B | C | D | |||
| 820 | 8 | 13 | 10 | 6 | 1.6 | -0.30 | +0.00 | +0.20 | +0.00 | 0.845 |
| -0.50 | -0.50 | -0.20 | -0.50 | |||||||
| 796 | 9.7 | 15 | 12 | 6 | 1.6 | -0.00 | +0.00 | +0.20 | +0.00 | 1.150 |
| -0.20 | -0.50 | -0.20 | -0.50 | |||||||
| 821 | 12 | 18 | 14 | 7 | 2.5 | -0.30 | +0.00 | +0.20 | +0.00 | 1.600 |
| -0.55 | -0.50 | -0.20 | -0.50 | |||||||
| 827 | 14 | 22 | 16 | 8 | 2.5 | -0.30 | +0.00 | +0.20 | +0.00 | 2.200 |
| -0.55 | -0.45 | -0.20 | -0.50 | |||||||
| 135 | 16 | 25 | 18 | 9 | 2.5 | -0.30 | +0.00 | +0.20 | +0.00 | 2.882 |
| -0.60 | -0.50 | -0.20 | -0.50 | |||||||
| 136 | 18 | 28 | 20 | 10 | 2.5 | -0.30 | +0.00 | +0.20 | +0.00 | 3.597 |
| -0.45 | -0.50 | -0.20 | -0.50 | |||||||
| 822 | 20 | 32 | 24 | 12 | 2.5 | -0.30 | +0.00 | +0.20 | +0.00 | 4.882 |
| -0.60 | -0.50 | -0.20 | -0.50 | |||||||
| 823 | 21.5 | 36 | 28 | 14 | 3.0 | +0.15 | +0.00 | +0.00 | +0.00 | 6.250 |
| -0.00 | -0.39 | -0.52 | -0.52 | |||||||
| 824 | 21.6 | 35 | 28 | 14 | 2.5 | +0.00 | +0.00 | +0.20 | +0.00 | 6.170 |
| -0.10 | -0.50 | -0.20 | -0.50 | |||||||
| 912 | 28 | 44 | 836 | 18 | 4.0 | -0.30 | +0.00 | +0.20 | +0.00 | 9.850 |
| -0.60 | -1.00 | -0.20 | -1.00 | |||||||
